Kinema Tracer 3D 动物步态分析系统

    制造厂商:    日本 Kissei

    自动检测被测对象的脚及足印,分析各种标准步态参数

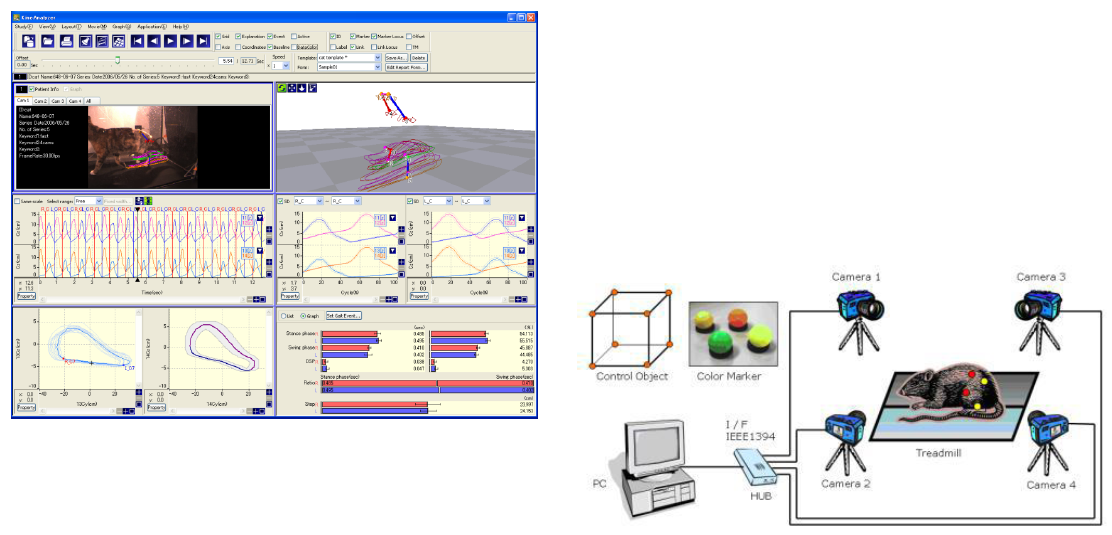

    Kinema Tracer 3D步态分析系统简单的硬件设置有两个到六个红外相机连接到PC上,系统自动检测被测对象的脚及足印,分析各种标准步态参数 (如Swing, Stance, Double Support等), 且以三维跟踪的颜色标记识别。适用于各种动物和运动通过调整大小和颜色标记。

    适用范围:用于脊髓损伤、帕金森、脑周神经病、骨科等导致步态发生改变的科学研究。

    硬件系统:

    1. 摄像机:

    连接方式:USB3.0 /  摄像机同步:自动 / 图像大小:130万像数(1,280 x 1,024) / 摄像机频率:120幀/秒 / 快门速度:设定: 500 µs,最短时间 20µs,最长时间7.5 ms (在120120幀/秒 )

    2. 标识:  刺青或颜色标记

    软件系统:

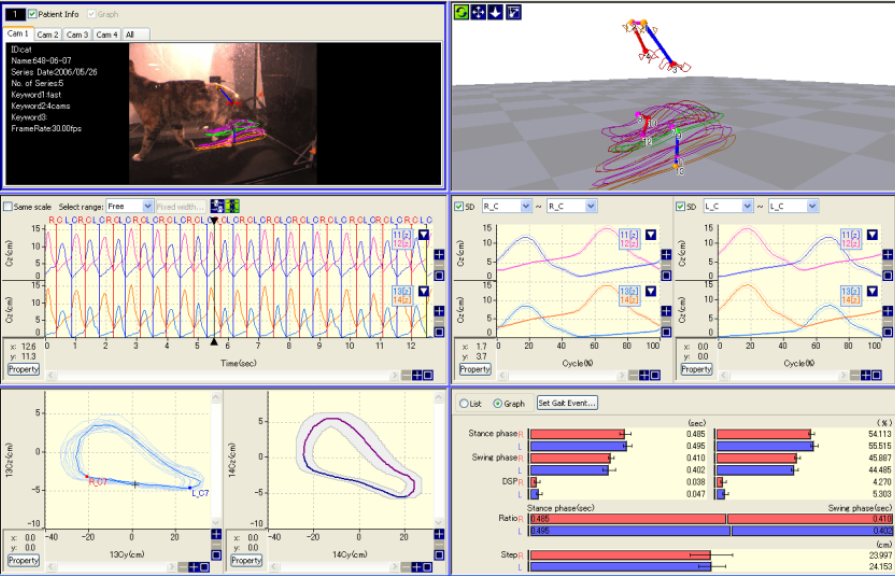

    基本分析:XYZ绘图、速度、加速、关节角度、关节角速度、关节角加速度

    统计分析:步距、步长、步态站立期、摆动期、双脚支撑期、步态周期、节律、身体摇摆等值的标准化、平均值离散、系数等的计算

    渲染:贴图,轨迹追踪,叠印,时间顺序图表,利萨如图表,标准化图表,渲染项目配置

    对比:覆盖图、运动图、贴图平行渲染、多数据的同时重放

    输出数据:XY绘图、XYZ绘图、图表、数据列表

    数字化:自动跟踪、反向自动跟踪、多标记自动跟踪、位置预测、自动插值、操作手册数字化

    基本分析: XYZ 坐标速度加速度,关节的角度、角速度及角加速度

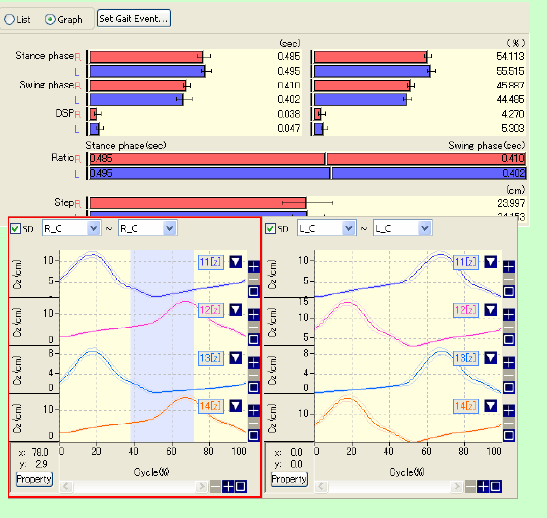

    步态分析: 正常化,平均值,标准差值,步长,站立周期、摇摆周期(stance phase、swing phase)、双支撑周期(double stand phase)、步态周期(step circle)、及身体摇摆

    图形可视化: 贴照片、跟踪、超征税、时间序列图,Lissajou图,归一化图,数字列表,使项目结构(模板)

    数据输出: 可把数据、及图表进行输出
